Máy nén khí lạnh: Nhìn kỹ hơn
Thông tin tổng quan này giải thích các thành phần và chức năng của máy nén đĩa sơn, thường được sử dụng trong hệ thống điều hòa không khí xe hơi.

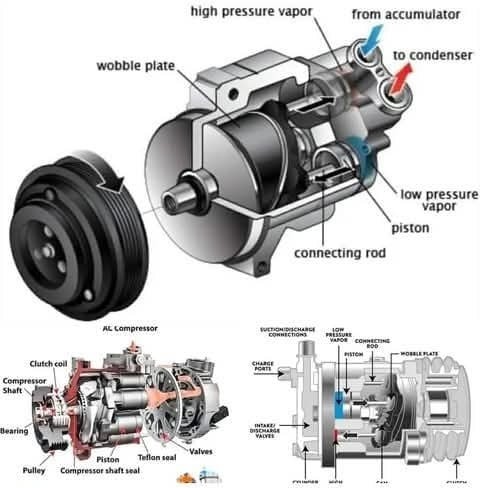

Các thành phần chính:
Swash Plate: Kiểm soát chuyển động của piston.
Cột kết nối: Kết nối piston với tấm dao động.
Đĩa lắc: Chuyển chuyển chuyển động xoay thành chuyển động piston.
Piston: nén chất làm lạnh.
Đầu xi lanh: Nơi chứa piston và van.
Các van hút và xả: Điều chỉnh dòng chảy chất làm lạnh vào và ra.
Cổng sạc: Cho phép chất làm lạnh được thêm vào.
Khí áp cao / thấp: đại diện cho chất làm lạnh ở trạng thái hơi.
Các kết nối hút / xả: Kết nối máy nén với hệ thống A / C.
Cam Rotor: điều khiển tấm dao động.
Bộ ghép ly hợp: Khởi động hoặc tháo máy nén.
Bộ tích lũy: Lưu trữ chất làm lạnh lỏng.
ống lỗ: điều khiển dòng chảy chất làm lạnh.
Khử hơi: hấp thụ nhiệt để làm mát không khí.
Máy ngưng tụ: Giải phóng nhiệt từ chất làm lạnh vào môi trường.
Máy nén AC: Đơn vị bao gồm tất cả các thành phần này.
Làm thế nào nó hoạt động:
1. Rotor cam xoay, di chuyển tấm dao động.
2. Bảng swash nghiêng, làm cho piston nén chất làm mát.
3. nén, chất làm lạnh áp suất cao di chuyển đến máy ngưng tụ.
4. Máy ngưng tụ làm mát chất làm mát bằng cách giải phóng nhiệt.
5Các chất làm mát lỏng làm mát đi qua ống lỗ.
6Trong máy bốc hơi, chất làm mát hấp thụ nhiệt, làm mát không khí.
7. chất làm lạnh áp suất thấp trở lại máy nén, lặp lại chu kỳ.
Ưu điểm của máy nén đĩa Swash:
Hiệu suất hiệu quả và đáng tin cậy
Khả năng điều chỉnh để đáp ứng nhu cầu làm mát.
Thiết kế nhỏ gọn và nhẹ.
